行業(yè)新聞
透層 粘層 封層
一、透層
透層：基層碾壓后6小時內(nèi)必須噴灑透層油，透層油采用乳化瀝青PC-2，用量可按1.5升每平方米通過試灑確定,透入深度不小于5mm。噴灑透層油后鋪筑乳化瀝青PC-1下封層，乳化瀝青用量每平方米1.0升，集料粒徑采用0.5～1cm，厚度不宜小于0.6厘米。鋪筑瀝青混凝土之前，在下封層上、上下面層之間及路緣石、雨水口、檢查井等構(gòu)筑物側(cè)面必須噴灑粘層油，粘層油采用乳化瀝青PC-3，用量每平方米0.5升。
多雨潮濕地區(qū)的高速公路、一級公路的瀝青面層空隙率較大，有嚴(yán)重滲水可能，或鋪筑基層不能及時鋪筑瀝青面層而需要通行車輛時，宜在噴灑透油層后鋪筑下封層。
必須嚴(yán)格區(qū)分下封層與透層油的區(qū)別：下封層的目的在于封閉表面，不一定要求透下去；透層油要求滲透到一定深度。同時，其作用和目的也有很大的區(qū)別。現(xiàn)在一些工程因為在半剛性基層上噴灑透層油滲透不下去，便將透層油上撒集料和砂作為下封層，因此，它也許能夠起到封閉的作用，但不能代替透層油。
二、封層
封層指的是為封閉表面空隙，防止水分侵入面層或基層而鋪筑的瀝青混合料薄層。
鋪筑在面層表面的稱為上封層；鋪筑在面層下面的稱為下封層。
封層的作用：一是封閉某一層起著保水防水作用；二十起基層與瀝青表面層之間的過渡和有效連接作用；三是路的某一層表面破壞離析松散處的加固補強；四是基層在瀝青面層鋪筑前，要臨時開放交通，防止基層因天氣或車輛作用出現(xiàn)水毀。
下封層是設(shè)在半剛性基層表面上，為了保護(hù)基層不被施工車輛破壞，利于半剛性材料養(yǎng)生，同時也為了防止雨水下滲到基層以下結(jié)構(gòu)層內(nèi)，以及加強面層與基層之間結(jié)合而設(shè)置的結(jié)構(gòu)層。下封層雖有多種做法，實踐證明瀝青單層表處是經(jīng)濟、有效的方法之一。
三、透層、粘層、封層的作用和適用條件。
(1)透層的作用和適用條件
透層的作用為：使瀝青面層與非瀝青材料基層結(jié)合良好，在基層上澆灑乳化瀝青、煤瀝青或液體瀝青而形成的透人基層表面的薄層。
符合下列情況，應(yīng)澆灑透層瀝青：
①瀝青路面的級配砂礫、級配碎石基層。
②水泥、石灰、粉煤灰等無機結(jié)合料穩(wěn)定土。
③粒料的半剛性基層上必須澆灑透層瀝青。
(2)粘層的作用和適用條件
粘層的作用：為加強路面的瀝青層與瀝青層之間、瀝青層與水泥混凝土路面之間的粘結(jié)而灑布的瀝青材料薄層。
符合下列情況，應(yīng)澆灑粘層瀝青：
①雙層式或三層式熱拌熱鋪瀝青混合料路面在鋪筑上層前，其下面的瀝青層已被污染。
②舊瀝青路面層上加鋪瀝青層。
③水泥混凝土路面上鋪筑瀝青面層。
④與新鋪瀝青混合料接觸的路緣石、雨水進(jìn)水口、檢查井等的側(cè)面。
(3)封層的作用和適用條件
封層的作用為：封閉表面空隙、防止水分浸人面層或基層而鋪筑的瀝青混合料薄層。
鋪筑在面層表面的稱為上封層，鋪筑在面層下面的稱為下封層。
符合下列情況之一時，應(yīng)在瀝青面層上鋪筑上封層：
①瀝青面層的空隙較大，透水嚴(yán)重。
②有裂縫或已修補的舊瀝青路面。
③需加鋪磨耗層改善抗滑性能的舊瀝青路面。
④需鋪筑磨耗層或保護(hù)層的新建瀝青路面。

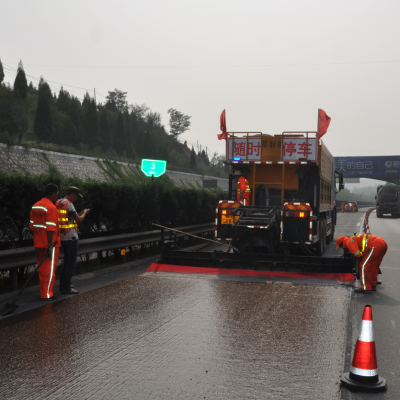

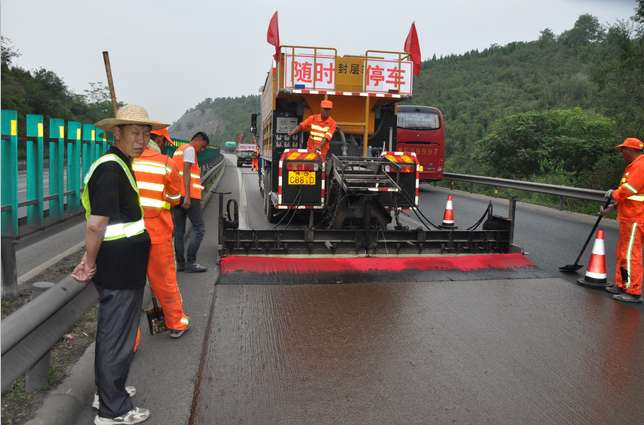

(4)稀漿封層的作用和適用條件
稀漿封層一般用于二級及二級以下公路的預(yù)防性養(yǎng)護(hù)，也適用于新建公路的下封層。稀漿封層車，填料倉容量：1m3，料倉容量：12m3，瀝青灌容量4m3，水容量4m3，攤鋪寬度可以調(diào)整，稀漿封層車可以出租。
稀漿封層的作用：是用適當(dāng)級配的石屑或砂、填料(水泥、石灰、粉煤灰、石粉等)與乳化瀝青、外加劑和水，按一定比例拌和而成的流動狀態(tài)的瀝青混合料，將其均勻攤鋪在路面上形成的瀝青封層。
符合下列情況之一時，應(yīng)在瀝青面層下鋪筑下封層：
①位于多雨地區(qū)且瀝青面層空隙較大，滲水嚴(yán)重。
②在鋪筑基層后，不能及時鋪筑瀝青面層，且須開放交通。
返回頂部
掃一掃 關(guān)注我們
